ولت متر چیست؟
در این مقاله سعی می کنیم که ولت متر یا همان ولت سنج را به شما توضیح دهیم. انواع آن را نیز در ادامه توضیح می دهیم. دستگاه ولت متر را بیشتر بشناسیم.
ولت متر دستگاهی برای اندازه گیری ولتاژ بین دو نقطه در مدار الکترونیکی است. ولت متر در مدارهایی با ولتاژ متناوب یا مستقیم بصورت موازی قرار می گیرد. هرچند به طور کلی می دانید که وظیفه ولت متر چیست اما بهتر است بدانید که در دو گروه اصلی ولت متر دیجیتال و ولت متر آنالوگ قرار می گیرد. در ضمن با توجه به دقت اندازه گیری و نوع دستگاهی که باید ولتاژش ارزیابی شود، انواع ولت متر در صنعت و آزمایشگاه استفاده می شود. همانطور که اشاره کردیم انواع ولت متر در دو گروه اصلی زیر قرار می گیرند:
- ولت متر آنالوگ که عقربه ها با توجه به میزان ولتاژ جریان الکتریکی حرکت می کند.
- ولت متر دیجیتال با استفاده از مبدلی میزان ولتاژ را به صورت عددی روی صفحه نمایشگر نشان می دهد. ابزارهای مختلف برای سنجش ولتاژ
برای سنجش ولتاژ الکتریکی ابزارهای دیگری نیز وجود دارد. اگر بپرسید ماژول ولت متر چیست؟ باید بگوییم نوع دیگری از ولت متر است که در بردهای آموزشی و آزمایشگاه ها استفاده می شود که می تواند ولتاژهای سه رقمی 0 تا 99.9 ولت را اندازه گیری کند. جالب است بدانید که با کمک آمپر متر کلمپی نیز می توانید علاوه بر اندازه گیری شدت جریان، میزان ولتاژ مدار الکتریکی را اندازه گیری کنید.
با وجود دستگاه هایی که در گروه ولت مترهای آنالوگ و دیجیتال قرار می گیرند، دستگاه هایی مانند منبع تغذیه، میگر، دیتالاگر و اسیلوسکوپ نیزاستفاده می شوند که ویژگی های مختلف ولتاژ و جریان الکتریکی را بررسی می کنند. دانستن مزایا و کاربردهای آنها تصمیم گیری درباره کارهای مختلف مانند خرید اسیلوسکوپ را برای شما آسان تر می کند. انواع دستگاه ولت متر
در پاسخ به این سؤال که وظیفه ولت متر چیست گفتیم که با وجود تنوع زیاد دستگاه ولت متر، کار همه آنها اندازه‌گیری اختلاف پتانسیل الکتریکی و یا ولتاژ بین دو نقطه در مدار الکترونیکی است. اما بهتر است انواع این دستگاه را کمی بیشتر بشناسیم. ولت متر آنالوگ
ولت متر آنالوگ با حرکت عقربه ها میزان ولتاژ مدار الکترونیکی را نشان می دهد. این نوع ولت متر در سه دسته قرار می گیرد:
ولت متر پیچه متحرک
ابزارهای ولت متر پیچه متحرک در دو گروه زیر قرار دارند:
- ولت متر پیچه متحرک مغناطیس دائم برای تولید میدان مغناطیسی دائم یا آهنربا استفاده می شوند و پاسخگوی جریان مستقیم (DC) هستند.
- ولت متر پیچه متحرک دینامومتر که از دو پیچه تشکیل شده است که یکی ثابت و دیگری متحرک است. این ولت متر برای بررسی جریان متناوب (AC) استفاده می شوند. ولت متر با آهن متحرک
ولت متر دیگری که برای سنجش مدارهای متناوب (AC) استفاده می شود. این نوع ولت متر به سه نوع آهن متحرک ساده، دینامومتر و القایی تقسیم می شود. ولت متر الکترواستاتیک
نوعی دیگر از ولت متر آنالوگ ولت متر الکترواستاتیک نام دارد که عقربه های آن با افزایش دافعه میان دو صفحه باردار حرکت می کنند و میزان ولتاژ این جریان را نشان می دهد. از این نوع ولت متر برای اندازه گیری میزان بالای ولتاژ جریان های متناوب و مستقیم استفاده می شود. ولت متر خلأ و ترانزیستوری
علاوه بر موارد فوق ولت متر خلأ و ولت متر ترانزیستوری نیز در گروه ولت متر آنالوگ قرار دارند. این دو دستگاه علاوه بر ولتاژهای جریان متناوب و مستقیم، مقاومت الکتریکی را اندازه گیری می کنند.
اگر در تقویت کننده دستگاه از لامپ خلأ استفاده شود، ولت متر خلأ محسوب می شود که جریان های متناوب با ولتاژ بالا را مورد سنجش قرار می دهد. ولت متر دیگر بر مبنای ترانزیستور اثر میدان است که برای کنترل رفتار الکتریکی قطعه استفاده می شود. ولت متر دیجیتال

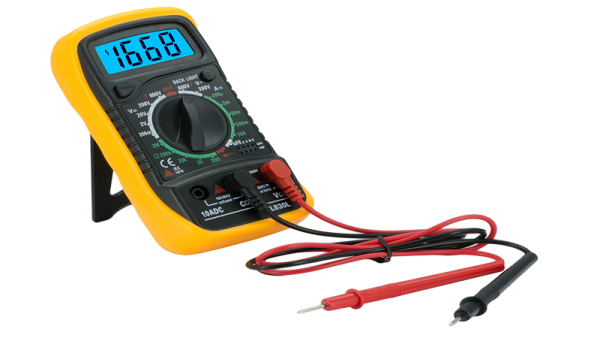

نوعی دیگر از ولت متر میزان ولتاژ را توسط LCD یا LED نشان می دهد. ولت متر دیجیتال مجهز به میکروکنترلر، مبدل آنالوگ به دیجیتال و نمایشگر LCD است. مزیت ولت متر دیجیتال نسبت به آنالوگ در دقت انازه گیری، سرعت نمایش و نمایش همزمان ولتاژ سه فاز همراه با فرکانس در مدل های پیشرفته است. مولتی متر نیز نوعی ولت متر است که علاوه بر سنجش ولتاژ توانایی اندازه گیری جریان و مقاومت الکتریکی نیز دارد. وظیفه ولت متر چیست؟
با توجه به تعریفی که از ولت متر ارائه شده است، می توانیم کاربردهای ولت متر را تعیین کنیم.
- یافتن ولتاژ دستگاه ذخیره بار مانند تست ولتاژ باتری
- تشخیص وجود برق در یک مدار
- بررسی وجود برق در لوازم برقی
- بررسی وضعیت خروجی ولتاژ انواع رله
- نمایش ولتاژ درانواع تابلو برق سایر دستگاه های کاربردی در ولت متر
علاوه بر انواع ولت متر دستگاه های دیگری برای سنجش ولتاژ نیز استفاده می شوند که در ادامه به معرفی آنها نیز می پردازیم. آمپرمتر کلمپی چیست؟
برای سنجش جریان برق در آزمایشگاه های برق و الکترونیک از آمپرمتر کلمپی استفاده می کنند. اگرچه عموم آمپرمترها برای سنجش میزان جریان الکتریکی استفاده می شوند، اما آمپرمتر کلمپی برای اندازه گیری آمپر ولتاژهای بالا در مصارف الکترومکانیکی و صنعتی کاربرد دارند. هرچند در دستگاه هایی با ولتاژ پایین نیز کاربرد دارند.
اسیلوسکوپ چه دستگاهی است؟
دستگاه دیگری که برای اندازه گیری ولتاژ، زمان تناوب، اختلاف فاز و رفتار عناصر نیمه هادی مانند ترانزیستور، خازن و آی سی در مدار استفاده می شود. شما برای خرید اسیلوسکوپ می توانید از محصولات و خدمات فروشگاه پارس الکترونیک بهره مند شوید. میگر چیست؟
همانطور که می دانید کیفیت عایق کابل عامل مهمی در ثبات ولتاژ به حساب می آید. این موضوع باعث شده است که میگر برای انجام وظایفی مانند موارد زیر مورد استفاده قرار گیرد.
- اندازه گیری مقاومت عایق کابل ها
- بررسی ضریب دی الکتریک مواد عایق
- بررسی جریان نشتی در ترانسفورماتورها، الکتروموتورها و سوییچ ها
گفتنی است که اندازه گیری مقاومت عایق با اهم متر مانند طرز کار میگر است. در ضمن یادتان باشد که میگر مقاومت عایق هایی با هم بالا را اندازه گیری می کند. در سال‌های قبل برای تولید ولتاژ در میگرها از ژنراتورهای دستی استفاده می کردند. این در حالی است که منبع تغذیه و باطری ولتاژ میگرها را امروزه تأمین می کنند. دیتالاگر چیست؟
دیتالاگر همانطور که از نامش می توان حدس زد، دستگاهی برای ذخیره سازی داده های کاربران و حسگرهاست. برخلاف دستگاه هایی که تاکنون معرفی کردیم، دیتالاگر سیگنال آنالوگ خروجی حسگرها را به سیگنال های دیجیتال تبدیل و ذخیره می کند.
این سیگنال های الکترونیکی به داده های باینری تبدیل شده و در یک حافظه یا کامپیوتر ذخیره می شود. در مرحله آخر این امکان وجود دارد که داده های منتقل شده به کامپیوتر یا حافظه با نرم افزارهای مختلف تحلیل شده و روی رسانه‌های جانبی ذخیره شوند. جمع بندی
ولت متر دستگاهی برای سنجش میزان ولتاژ بین دو گره در مدار الکترونیکی است. ولت مترها در دو دسته دیجیتال و آنالوگ قرار دارند و تفاوت اصلی آنها در نوع نمایشگر میزان ولتاژ است. میگر، دیتالاگر و آمپرمتر کلمپی نیز در صنایع و آزمایشگاه برای سنجش ولتاژ استفاده می شوند
